羽绒服面料属功能性织物，它的功能性要求比常规冬季服装更高。它不仅要具备保暖、防钻绒、防风等基础功能，还需具备较好的防水功能，以保护内层的保温填充羽绒不被沾湿。

在实际生产中，羽绒服的面料与底布通常选用高密织物来防止钻绒，对于高密面料来说，其防水性能与纤维种类、织物组织结构、织物表面形态和后整理方式有关：织物紧度越大、组织结构紧密程度越大、纱线间排列越整齐，面料表面防水性能越大，若想进一步提升羽绒服面料的防水性能，可采用羽绒服面料防水防油剂，通过面料的三防后整理工艺一步赋予面料拒水、拒油、拒污功能，从而提高羽绒服的功能性与实用性。

一位来自浙江的服装生产商找到Texnology®技术团队，该客户厂里现有一批轻薄、高密的100%涤纶春亚纺面料，计划用于开发三防羽绒服面料，客户向我们提供了面料样品，明确要求使用C6防水防油剂将面料样品的防水防油效果提升至4级以上。为确保面料的服用舒适性，Texnology®技术团队选用了三防性能优异，且不影响面料透气性和手感的Texnology®FCB0582、Texnology®FCB0622进行三防整理试验。

一、试验准备

1）实验材料：100%涤纶春亚纺面料

2）克重（g/m2）：49

3）试剂：

l  Texnology®FCB0582 C6三防整理剂

l  Texnology®FCB0622 C6防水防油剂

（广州联庄科技有限公司）

4）仪器设备：

l  EL-A/B气动型轧车

l  NTAI定型烘干机

5）客户要求：

l  防水、防油≥4级

6）参考测试标准：

l  防水：GB/T 4745-2012

l  防油：GB/T 19977-2005

7）羽绒服面料防水防油整理工艺：

l  一浸一轧(压力：3kg，轧余率：50.79%) → 烘干焙烘(160℃×2.5min)

二、测试结果、结论

*测试结果仅供参考，具体根据实际生产确定！

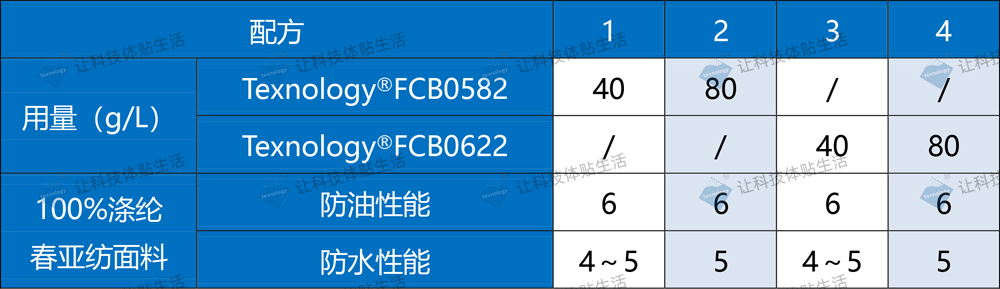

🔹在1-4号工艺配方中，Texnology®FCB0582与Texnology®FCB0622 C6防水防油剂的防水、防油性能均可达到4级以上，同时对被整理面料的手感、透气性无不良影响。

🔹 在羽绒服面料三防整理工艺中，Texnology®FCB0582与Texnology®FCB0622在4%低浓度用量下表现出优异的防油性能，拒油等级可达6级，远超客户预期，客户现已购入Texnology®FCB0582投入开发生产。

广州联庄科技有限公司专注纺织功能性整理剂的研发和生产，拥有资深的研发团队和丰富的应用经验，可根据面料特性及开发需求定制个性化的功能性整理解决方案。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891

本文来源于广州联庄科技有限公司，转载请注明原出处。
