一、氟系防水剂和无氟防水剂

目前市面上主要使用的C8、C6面料防水剂中含有的氟化物难以降解，寻求氟系面料防水剂的替代方案成为近年来的研究热点。目前有2类替代产品：一类是非PFOS的全氟辛基氟碳化合物，即用碳六或者碳四防水剂来替代碳八防水剂；另一类是完全不含氟的面料防水剂，目前市面上常见丙烯酸、改性丙烯酸、聚氨酯及有机硅这几类无氟防水剂。

相比于氟系面料防水剂，无氟防水剂不易在生物体内沉积、易降解、对人体无害，是更加安全环保的产品。之前，Texnology®已为大家分别介绍了丙烯酸类、聚氨酯类无氟防水剂的特点及应用，接下来，本文将以联庄科技旗下的Texnology®638为引，继续为大家介绍有机硅面料无氟防水剂的特点、应用和工艺配方建议。

二、有机硅无氟防水剂的特点

有机硅面料无氟防水剂具有表面张力较低的特点，其化学结构中的硅氧基团以特殊的“伞型”结构排布在被整理织物的表面，形成连续的烷基层，使织物获得拒水性的碳氢表面。

该类无氟防水剂的另一特点为摩擦因数较小，因此，经有机硅面料无氟防水剂加工整理后的织物更为平滑柔软，并且防水透气，可用于对手感要求较为严格的织物的拒水整理。

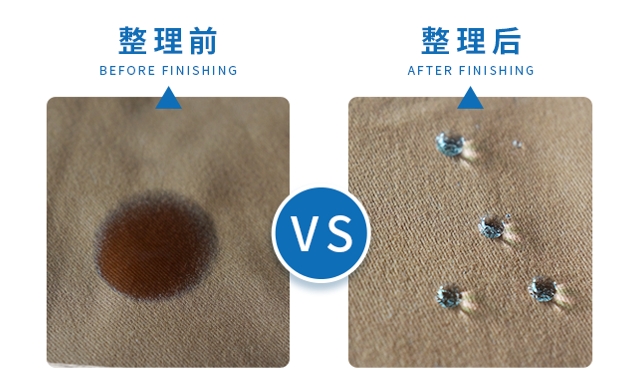

以Texnology®638的整理实践表现为例，这款有机硅面料无氟防水剂具有优异的防泼水、耐洗涤性能表现，并且整理后的织物手感柔软，适用于纤维素纤维、合成纤维的防水加工。此外，Texnology®638在与Texnology®336配套催化剂使用后，被整理织物尤其是纯棉织物，具有较好的晾干性能，具体配制比例为Texnology®638：Texnology®336=7：3，采用浸轧加工，工艺用量为20-80g/L。

1）棉及其混纺织物拒水整理

采用一浸一轧处理方式

带液率：76.5%

pH值：5-6

烘干：110℃×2分钟

焙烘：170℃×90s

2）涤纶、尼龙面料防泼水整理

采用一浸一轧处理方式

带液率：53.5%

pH值：6-7

烘干：110℃×2分钟

焙烘：170℃×1分钟

广州联庄科技有限公司专注纺织功能性整理剂的研发和生产，拥有资深的研发团队和丰富的应用经验，可根据面料特性及开发需求定制个性化的功能性整理解决方案。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891

本文来源于广州联庄科技有限公司，转载请注明原出处。
