随着科技的进步和生活水平的提升，防水功能产品越来越受到消费者的关注。防水面料应用范围广泛，如户外运动服、特种装备、家庭用餐桌布、羽绒产品等。

织物的防水整理工艺是以含氟碳类或者无氟类的织物防水剂，通过后整理的方式在面料表面形成低表面张力结构层，从而使面料表面由亲水性变为疏水性。虽然氟碳类防水剂整理产品防水效果优异，然而这类织物防水剂已被越来越多的国家和组织限定使用。目前无氟防水剂虽然是环境友好型整理剂，但是部分无氟防水剂仍存在耐水洗性能欠佳、手抓痕较重等问题，影响面料产品的使用。

浙江一家专注特种服装面料研发与生产的知名服装企业联系到Texnology®技术团队，希望能与我司共同开发一款耐洗性较好的环保防水面料，这批面料将专供日本市场。在开发过程中，客户明确要求被整理面料不得出现明显手抓痕，在耐洗测试中需要模拟家庭洗护环境，测试面料在60℃水温下，5次水洗后的阴干防水效果。

在了解到该客户的防水指标、需求细则和出口要求后，Texnology®技术团队选定了耐洗性能优异，且不含氟化物的Texnology®M380 C0防水剂与Texnology®M630无氟防水剂，为客供棉锦面料进行多组防水性能小试及耐洗性能测试。

一、试验准备

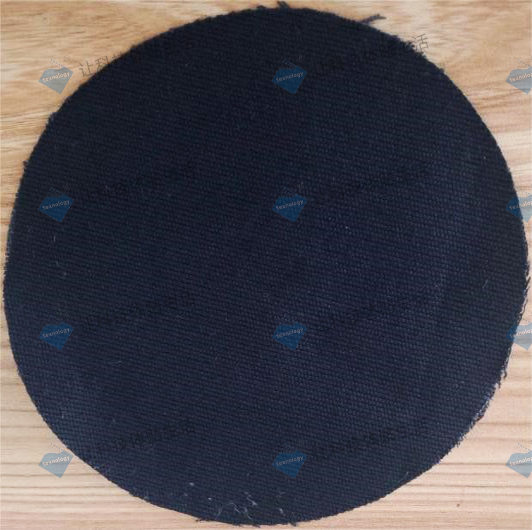

1）实验材料：棉锦面料

2）克重（g/m2）：346

3）试剂：

l  Texnology®M380 C0防水剂

l  Texnology®M630 无氟防水剂

l  Texnology®GFF 交联剂

（广州联庄科技有限公司）

4）仪器设备：

l  WIDELY型小样烘干定型机

l  EL-A/B气动型轧车

l  滚筒洗衣机

5）客户要求：

l  防水性能：初始防水90分，5次水洗（60℃水温）后75分；

l  整理后的织物无手抓痕现象

6）参考测试标准：

l  防水：AATCC22

l  洗涤：AATCC135-V-A

7）棉锦面料无氟防泼水整理工艺：

l  一浸一轧（压力：3kg，轧余率：52%）→烘干焙烘（160℃×3.5min）

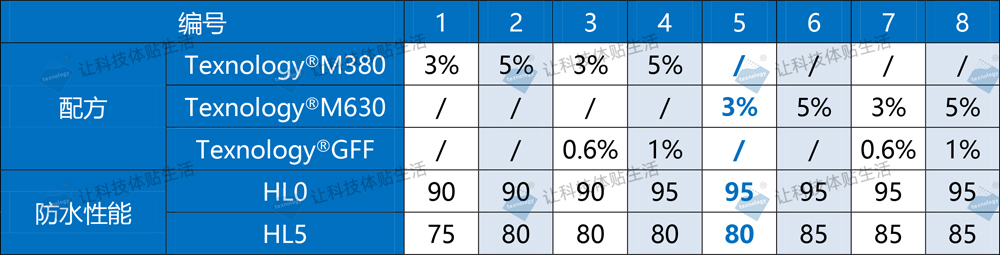

二、测试结果、结论

*测试结果仅供参考，具体根据实际生产确定！

🔹1-8号工艺配方中的被整理棉锦面料均无明显手抓痕，且初始、5次60℃水洗后的防水性能皆符合客户预期指标；

🔹3、4、7、8工艺配方中，加入较低用量的Texnology®GFF交联剂可有效提升被整理棉锦面料耐洗性能，且未产生明显手抓痕；

🔹5号工艺配方用量低，被整理棉锦面料在未添加交联剂的情况下同样呈现良好的耐洗性能，且防水性能、手抓痕、成本效益等方面均符合客户要求，客户现已购入Texnology®M630无氟防水剂中样进行试生产。

广州联庄科技有限公司专注三防整理剂、无氟防水剂、碳六防水剂的研发和生产，拥有资深的研发团队和丰富的应用经验，可根据面料特性及开发需求定制个性化的防水防油整理解决方案。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891

本文来源于广州联庄科技有限公司，转载请注明原出处。
