无纺布凭借其较细的纤维直径、较大的比表面积和较高的孔隙率等优点被广泛应用于医疗、卫生领域。然而，无纺布在亲水性方面往往存在一定的不足，这限制了其在实际应用中的性能。为了改善这一问题，本文将分享无纺布亲水整理的实践经验及其应用工艺。

一、无纺布的亲水改性方法

无纺布的亲水改性一般通过表面化学反应或物理改性来改善材料的亲水性和通量。

1）化学改性：通常包括紫外光固化、接枝改性、臭氧处理法等方法。

①紫外光固化技术：指具有光引发剂的聚合物或单体，在紫外光照射下，会发生一定化学反应并形成固态的一种技术，该技术常用于金属、木材、塑料、皮革等基材。

②接枝改性：接枝改性的方法是将具有特殊功能的基团接枝到原有的非极性聚合物分子链上，从而赋予原有材料新的性能，达到改性的需求。目前常用接枝改性方法有紫外光法、辐照法和化学试剂法等。

③臭氧处理法：臭氧处理法是指通过臭氧处理在材料表面生成极性基团，极性基团能引发亲水性单体接枝聚合在材料表面，从而提高材料的亲水性能。

2）物理改性：主要有表面活性剂改性和表面涂敷改性等方法。

①表面涂敷改性：表面涂覆是一种通过不同的涂覆方法，在不改变材料的强度及化学性质的前提下，在材料表面形成不同功能的涂层的一种整理方法，缺点是应用于大批量生产时无法制得较薄得涂层或难以控制涂层均匀性。

②表面活性剂改性：

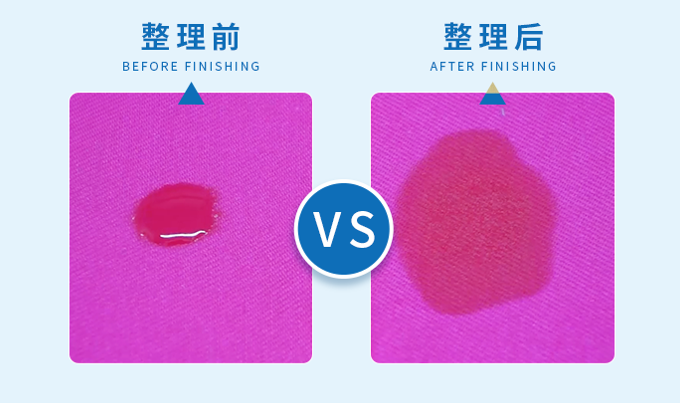

在纤维生产时或在后整理工艺中通过应用无纺布亲水剂，利用亲油基将疏水性无纺布与之相联，让无纺布表面有亲水性基团的呈现，从而改善无纺布的吸湿性，这种技术成本较低、工艺便捷且效果显著。

以广州联庄科技开发的无纺布专用亲水剂Texnology®LZ-N08为例，这类无纺布亲水剂由特殊改性有机硅化合物组成，可显著提高无纺布的亲水性能，使其兼具亲水渗透性、吸湿性、抗静电性、柔软性等优良性能。

Texnology®LZ-N08不影响被整理织物的色光，耐洗性好，在涤纶、锦纶、氨纶和丙纶等无纺布面料的亲水整理中也有着良好的加工效益，在连续生产中，该亲水剂不粘辊，不产生硅垢、浮渣，能够高效满足面膜、纸尿裤、化纤运动服等纺织品的整理及实际生产需求。

二、无纺布亲水整理的应用工艺配方

1）浸渍工艺

浴比：1:6~10

Texnology®LZ-N08：0.5-3%（o.w.f）

浸渍温度：30℃~40℃

浸渍时间：25~35mins

烘干温度：130℃—150℃

时间：约2mins

2）浸轧工艺

Texnology®LZ-N08：10~50g/L一浸一轧

轧余率：70±5%烘干定型

温度：130℃—150℃

时间：2mins

广州联庄科技有限公司专注纺织功能性整理剂的研发和生产，拥有丰富的应用开发经历。我司的资深研发团队已为数千家纺织印染服装企业带去多种高效的纺织品功能性解决方案。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891

本文来源于广州联庄科技有限公司，转载请注明原出处。
