一些面料厂家在使用无氟化纤防水剂对化纤面料进行防水加工时会发现，化纤面料在定形后会出现手抓白痕或颜色变化较大等缺陷，这是因为部分无氟化纤防水剂产品交联性较差，在用量较大的情况下，无氟化纤防水剂只是堆积在纤维表面，形成致密的重复膜层，并没有和纤维发生真正的交联，从而导致产生手抓痕，该现象在一些化纤织物、高密织物上尤为明显。

江苏一家大型面料厂家向Texnology®技术团队咨询，称厂里的一批腈纶化纤面料在使用防水剂加工后，出现了较为严重的手抓痕现象，但如果降低无氟化纤防水剂用量，防水效果又无法达到交单要求。厂家希望我们能够测试一下Texnology®无氟化纤防水剂在这批腈纶化纤面料上的防水效果，看看能否减少防水剂用量，改善先前出现的手抓痕现象。

根据客供面料样品的特性和客户需求，Texnology®技术团队选用了在防水效果、适用范围、耐洗性、手抓痕等方面表现出较好的综合性能的Texnology®M630无氟化纤防水剂，和面料通用性较高的Texnology®M380无氟织物防水剂，并搭配Texnology®NW21渗透剂加工使用，为客供腈纶化纤样品定制既能在低用量下确保良好防水效果，又能改善手抓痕现象的化纤面料防水解决方案。

一、试验准备

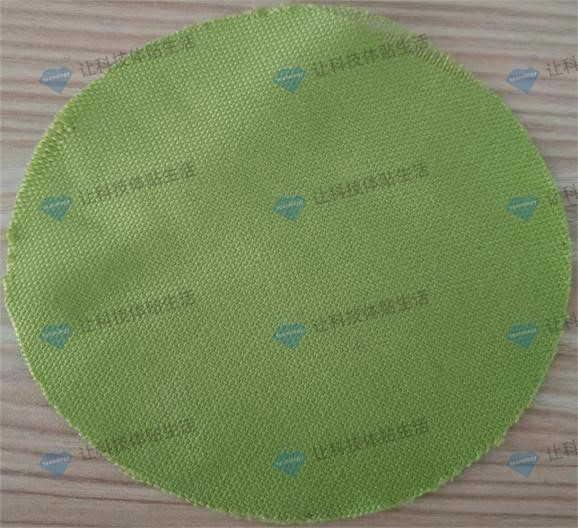

1）实验材料：腈纶化纤面料

2）克重（g/m2）：225

3）试剂：

l  Texnology®M380 无氟织物防水剂

l  Texnology®M630 无氟化纤防水剂

l  Texnology®NW21 渗透剂

（广州联庄科技有限公司）

4）仪器设备：

l  WIDELY型小样烘干定型机

l  EL-A/B气动型轧车

5）客户要求：

l  防水性能：洗前80分以上；

l  面料外观：无手抓痕

6）参考测试标准：

l  防水：AATCC 22

7）腈纶化纤面料防水整理工艺：

l  一浸一轧（压力：3kg，轧余率61%）→ 烘干焙烘(140℃×3.5min）

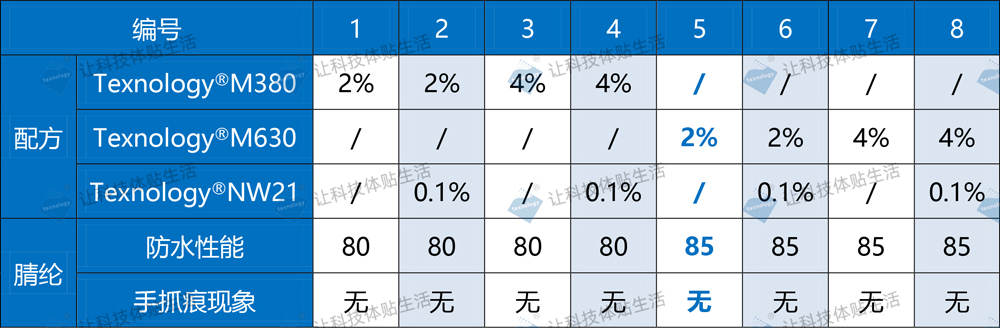

二、测试结果、结论

*测试结果仅供参考，具体根据实际生产确定！

🔹 在1-8号工艺配方中，经Texnology®M630无氟化纤防水剂、Texnology®M380无氟织物防水剂加工的腈纶化纤面料，均未出现手抓痕现象，其面料防水性能皆可达到客户预期指标；

🔹 在1、5号配方的2%低浓度用量下，Texnology®M630、Texnology®M380在吸水性较差的腈纶化纤面料上也能够呈现出较好的防水性能表现；

🔹 5号配方用量低、防水效果最佳，且无需额外加入渗透剂，面料无明显手抓痕，各项指标均符合客户要求，该工艺配方及配套整理方案为客户解决面料手抓痕问题提供了有效方案，避免因手抓痕而产生的返修工序，节约生产成本。

广州联庄科技有限公司专注纺织品防水防油剂、无氟防水剂的研发和生产，通过多元化的应用开发经历，我司将竭力为广大纺织印染服装供应链企业提供高效的纺织品功能性解决方案。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891

本文来源于广州联庄科技有限公司，转载请注明原出处。
