当液体的表面张力低于织物的表面张力时，液体将会润湿织物表面。液体的表面张力越低则越容易渗透织物，织物的防水整理一般是通过织物防水剂在面料表面形成低表面张力结构层，从而使面料表面由亲水性变为拒水性，同时保持面料原有的透气性能。

研究表明，水的表面张力随水温升高而降低。水温升高，分子间距离增大，分子间的范德华力下降，水的表面温度降低，也就是说，热水比常温水更容易易润湿面料。为了进一步提升面料的防水性能，使其能够适应多变的应用场景，Texnology®选用了碳六三防助剂，为客供涤纶围裙面料进行了防热水功能开发试验。

一、试验准备

1）实验材料：涤纶面料

2）克重（g/m2）：166

3）试剂：

l  Texnology®FCB056 非离子碳六三防助剂

l  Texnology®FCB058 碳六三防助剂

（广州联庄科技有限公司）

4）仪器设备：

l  WIDELY型小样烘干定型机

l  EL-A/B气动型轧车

5）客户要求：

l  防60℃热水，使用碳六防水剂加工；

6）参考测试标准：

l  防水：GB/T 4745-2012

7）涤纶面料防热水整理工艺：

l  Texnology®QF除油（80℃×15min）→热水洗、冷水洗→脱水、烘干（160℃×5min）→Texnology®FCB056 C6防水剂一浸一轧（压力：2kg，轧余率：46%）→烘干焙烘（160℃×5min）

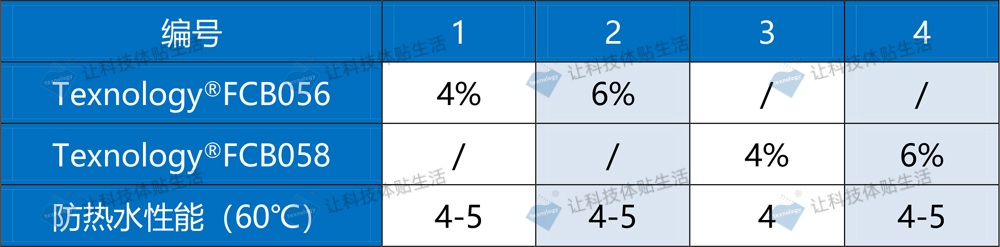

二、测试结果、结论

*测试结果仅供参考，具体根据实际生产确定！

🔹 经Texnology®系列碳六三防助剂加工整理的涤纶面料具有优良的防热水性能，在热水喷淋下，水珠在面料表面滚动滑落，同时，处理后的面料仍保持良好的手感和透气性；

🔹因面料上杂质较多，因此抗离子干扰性更佳的Texnology®FCB056非离子三防助剂在本次试验中的防热水性能较为稳定，在4%的用量下即可达到防水4～5级效果。

广州联庄科技有限公司深耕纺织功能性整理剂领域，拥有自主研发团队与丰富的实践经验，通过多元化的应用开发经历，我司将竭力为广大纺织印染服装供应链企业提供高效的纺织品功能性解决方案。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891

本文来源于广州联庄科技有限公司，转载请注明原出处。
