防水防虹吸功能鞋材具有更优秀的防护性，这类功能鞋材能够有效防止潮湿环境中的水分沿鞋面、鞋带攀升，阻挡水分润湿鞋腔。在后整理工艺中，采用无氟防水剂对鞋材进行加工处理，即可在不影响鞋材透气性的前提下，改变鞋材表面能，赋予鞋材优良的防水、防虹吸特性。

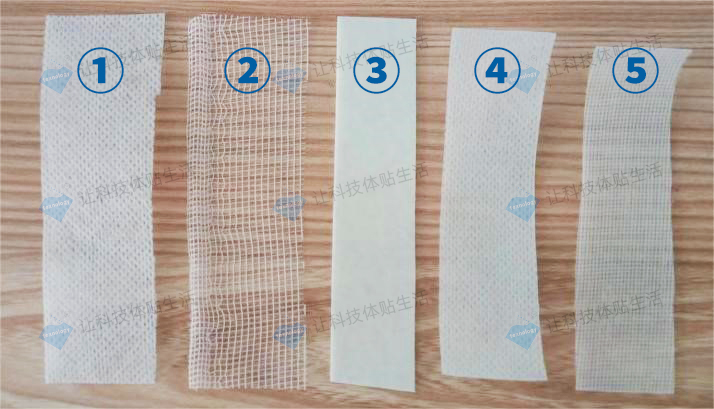

与我司合作已久的一位福建鞋材厂客户，现寄来五块克重、厚度、材质各不相同的鞋材样品，希望Texnology®技术团队能够为五块鞋材样品定制合适的无氟防水防虹吸整理方案，并统一做到防虹吸2小时不爬升效果。

在对样品进行材质分析后，Texnology®技术团队初步筛选出面料通用性高的Texnology®M390无氟防水剂，防虹吸性能突出的Texnology®M620以及适用于浸泡工艺的Texnology®WF20无氟防水剂，为五块鞋材样品定制了3种防虹吸整理工艺。

一、试验准备

1）实验材料：鞋材面料

2）试剂：

l  Texnology®M390 耐久无氟防水剂

l  Texnology®M620 无氟防虹吸防水剂

l  Texnology®WF20 油性无氟防水剂

（广州联庄科技有限公司）

3）仪器设备：

l  WIDELY型小样烘干定型机

l  EL-A/B气动型轧车

4）客户要求：

l  防虹吸2小时，不爬升

6）参考测试标准：

l  防虹吸：AATCC 197

7）鞋材面料防水防虹吸整理工艺：

l  1号、2号：一浸一轧（压力：3kg）→ 烘干（120℃×2.5min）

l  3号：浸泡3min → 晾干

l  4号、5号：一浸一轧（压力：3kg）→ 烘干（80℃×2.5min）

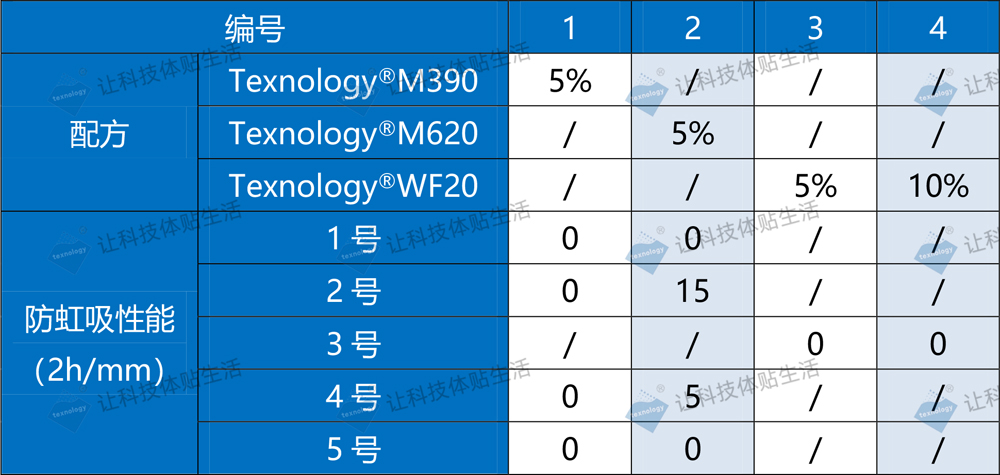

二、测试结果、结论

*测试结果仅供参考，具体根据实际生产确定！

🔹 在1号工艺配方中，Texnology®M390耐久无氟防水剂在1号、2号、4号、5号的防虹吸整理中呈现了优良的面料通用性，在低温（80℃、120℃）加工条件下，经Texnology®M390加工整理的四种鞋材面料试样均可做到防虹吸2小时不爬升效果。

🔹 3号鞋材样品材质较为特殊，常规的焙烘烘干工序会导致材质软化，Texnology®技术团队选择使用Texnology®WF20无氟防水剂对其进行防虹吸整理。

🔹 对比常规无氟防水剂，Texnology®WF20在常温晾干或自然风干加工条件下，可同样呈现优异的耐水渗透、耐静水压、防泼水、防虹吸效果，适用于不耐高温的织带、面料、鞋材、皮革等织物材料的防水加工。经定制浸泡—晾干工艺处理后，被整理3号鞋材试样达到了防虹吸2小时不爬升的效果，符合客户要求。

广州联庄科技有限公司专注纺织功能性整理剂的研发和生产，拥有资深的研发团队和丰富的应用经验，可根据面料特性及开发需求定制个性化的功能性整理解决方案。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891

本文来源于广州联庄科技有限公司，转载请注明原出处。
