后整理方式是实织物防水防油功效常用的方法。目前，防水防油整理工艺主要是通过石蜡－铝皂类整理剂、有机硅、含氟化合物等整理剂进行后整理，本文主要从含氟防水防油整理剂角度探讨织物的耐久三防整理。

一、织物防水防油原理

根据织物表面的润湿性能，若要使水、油等液体不能润湿织物表面，固体润湿临界表面张力必须小于液体表面张力，这会使液体与固体的接触角大于90°。

若织物表面的润湿临界表面张力小于水溶液的表面张力，则具有拒水作用；若织物表面的润湿临界表面张力小于油液的表面张力，则具有拒油性。

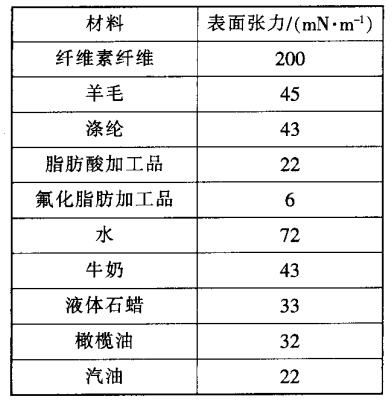

表1：常用材料的表面张力

资料源自：《纺织品三防功能性整理测试标准分析》,潘文丽,苏宇,侵权联系删除

二、织物的耐久三防整理

含氟防水防油整理剂是有机氟材料中的一个分支，具有许多优良的性能。氟原子的电负性大、直径小，且C—F键键能高，可使材料表面张力显著降低，因而表现出优异的疏水疏油性，经整理后的织物具有防水、防油、防污性能。

含氟防水防油整理剂有低浓度、高效果的特点，使处理后的织物可保持良好的手感与优异的透气性、透湿性。与有机硅和烃类整理剂相比，含氟整理剂在拒水拒油性、防污性、耐洗性、耐摩擦性、耐腐蚀性等各方面都有着不可比拟的优势，因此在纺织品三防加工整理中的应用较为广泛。

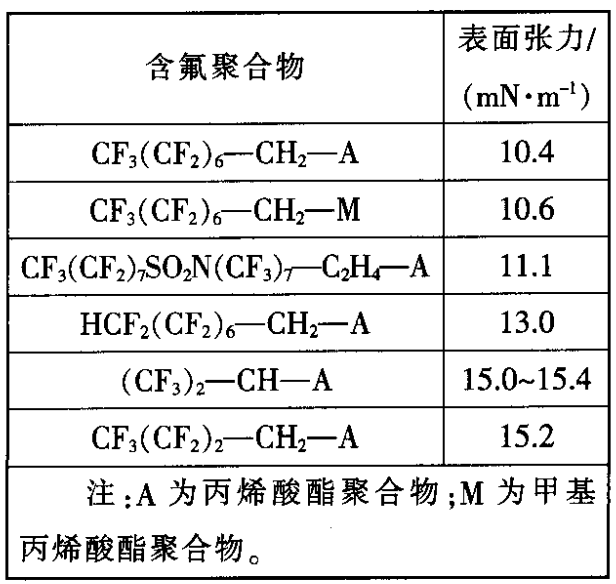

表2：常用氟化合物的表面张力

资料源自：《纺织品三防功能性整理测试标准分析》,潘文丽,苏宇,侵权联系删除

在各类含氟防水防油整理剂加工实践中发现，经广州联庄科技公司旗下Texnology®FB101织物耐久三防整理剂加工的织物在具备防水、防水、防油性能的同时，还具有较好的耐洗性，并且该整理剂不含PFOS、PFOA（其含量低于检测极限值），拥有良好的安全环保性与兼容性，可与柔软剂等后整理助剂同浴使用。实践证明，织物耐久三防整理剂在纤维素纤维（尤其是棉）、尼龙、涤纶等常见材料的耐久三防整理中性能表现优异。

织物耐久三防整理剂

三、织物耐久三防整理工艺配方建议

1）100%棉加工

· Texnology®FB101，30-80g/L

浸轧——烘干（110℃-130℃）——焙烘（150℃，3分钟或170℃-180℃，40秒-30秒）

2）100%涤纶或100%尼龙

· Texnology®FB101，20-60g/L

浸轧——烘干（110℃-130℃）——焙烘（150℃，3分钟或170℃-180℃，40秒-30秒）

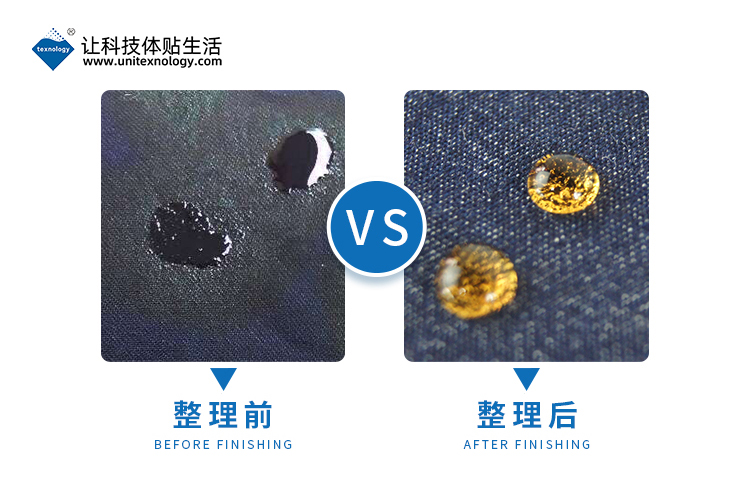

织物耐久三防整理前后对比图

广州联庄科技有限公司拥有自主研发团队与丰富的实践经验，致力于赋予纺织品更加丰富多元的功能价值和纺织品功能性解决方案和后整理技术创新。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891
