由于涤纶的断裂强度高，纤维尾端浮于织物表面，缠结成小球后牢固地依附在涤纶织物的表面而不容易脱落，致使织物长期穿着后其外观和手感逐渐变差。

除了通过选用强力较低的涤纶或异形截面丝，改善纱线结构和织物组织结构或者是在涤纶纤维分子中引入第三单体，制造抗起毛起球纤维等途径改善涤纶织物的抗起毛起球性能外，还可通过抗起毛起球整理剂改善，但部分抗起毛起球整理剂在后整理加工中用量较大、焙烘温度高，容易导致织物手感僵硬、色光泛黄，对纤维造成严重损伤，破坏了织物原本具有的弹性和柔软手感。

Texnology®技术团队将由改性胶状聚硅酸组成的Texnology®ZW抗起毛起球整理剂用于客供白色涤纶鞋材面料的抗起毛起球整理中，通过优化助剂用量、焙烘温度等工艺参数定制的低温抗起毛起球整理方案，成功解决了白色涤纶鞋材面料高温加工泛黄严重的问题，整理后的面料手感柔软、滑爽，经摩擦牢度仪摩擦12小时后也不易起毛起球，服用性能优秀，其低温整理工艺及试验结果如下。

一、涤纶鞋材面料的抗起毛起球整理试验

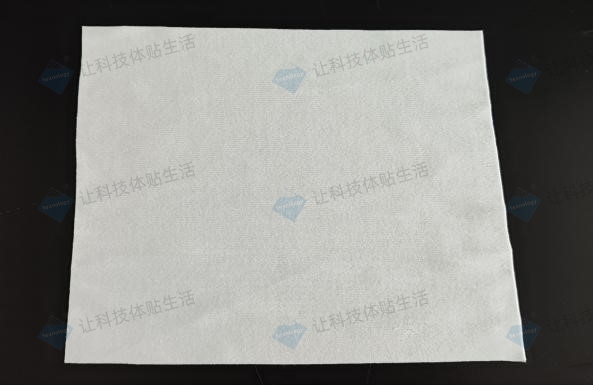

1）试验材料：白色涤纶鞋材面料

2）克重（g/m2）：212

3）试剂：

l  Texnology®ZW抗起毛起球整理剂

l  （广州联庄科技有限公司）

4）仪器设备：

l  NTAI定型烘干机

l  EL-A/B气动型轧车

l  摩擦牢度仪

5）客户要求：

l  将Texnology®ZW抗起毛起球整理剂处理前后的白色涤纶鞋材面料分别用摩擦牢度仪摩擦十二个小时，按照指定方向进行摩擦，观察面料表面起毛起球情况。

6）试验工艺：

l  一浸一轧（压力：3kg，轧余率：86.79%）→烘干焙烘（120℃×3min）

二、测试结果、结论

*测试结果仅供参考，具体根据实际生产确定！

🔹 被整理白色涤纶鞋材面料试样手感柔软，白度与未处理试样一致。

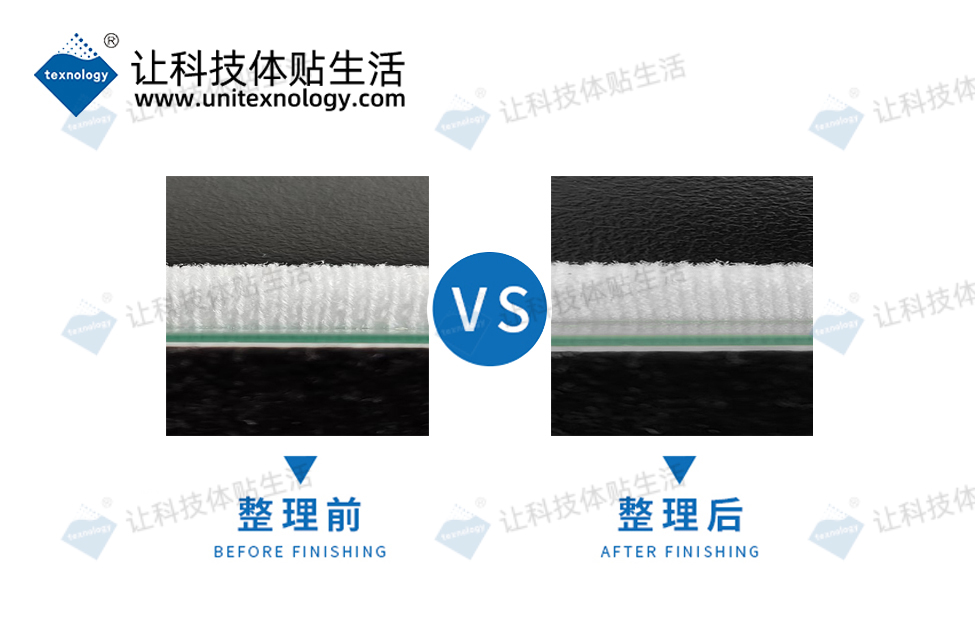

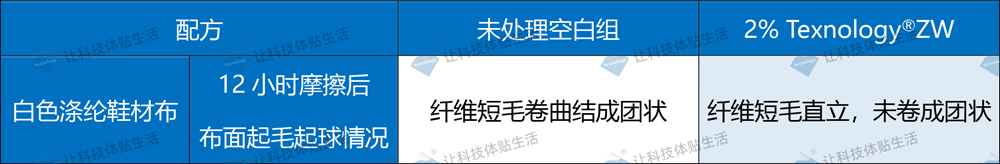

🔹 未处理的面料试样表面经摩擦牢度仪12小时摩擦后已经开始结球，Texnology®ZW抗起毛起球整理剂加工整理后的白色涤纶鞋材面料试样表面的微绒毛向上竖起，未出现起球现象，具有良好的抗起毛起球性能。

广州联庄科技有限公司专注纺织功能性整理剂的研发和生产，拥有专业的纺织功能性整理剂开发技术团队和科学的质量管理体系，我司将竭诚为广大纺织印染服装企业提供多种高效的纺织品功能性解决方案。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891

本文来源于广州联庄科技有限公司，转载请注明原出处。
